Mallas TUTOR® ST

Basándose en un profundo conocimiento del funcionamiento de las membranas y componentes de los sistemas flexibles de estabilización de taludes, 3S Geotecnia y Tecnología S.L. ha verificado mediante ensayos de laboratorio las características mecánicas de la nueva malla TUTOR® ST para su empleo como membrana flexible dentro de un sistema de estabilización de taludes.

Características mecánicas de la malla
TIPO DE MALLAS TUTOR® (*) ST-100/4,0 ST-90/4,0 ST-100/4,5 ST-90/4,5
Diámetro del alambre 4,0 mm 4,0 mm 4,5 mm 4,5 mm
Resistencia media del alambre 670 N/mm² 670 N/mm² 650 N/mm² 650 N/mm²
Carga de rotura a tracción directa en la dirección principal 100 kN/m 115 kN/m 120 kN/m 6140 kN/m
Carga trabajo a tracción directa en dirección principal. Coeficiente minoración resistencia 77 kN/m 89 kN/m 92 kN/m 108 kN/m
Deformación unitaria en trabajo <20 mm/m <25 mm/m <20 mm/m <25 mm/m

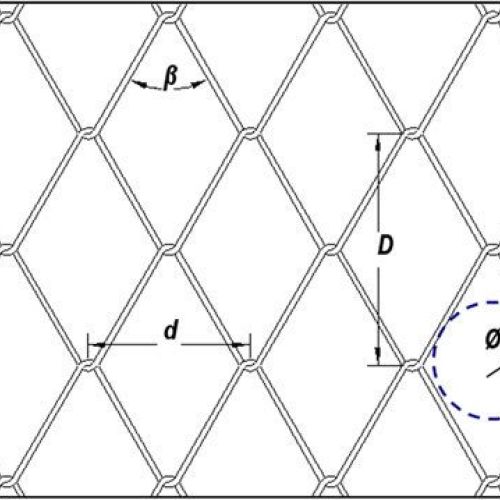

Características geométricas de la malla
TIPO DE MALLAS TUTOR® (*) ST-90 ST-100
Geometría de la malla Romboidal Romboidal
Ángulo de paso de la espira, β 58º 58º
Tamaño de cada rombo (d x D) (± 3%) 90 x 135 mm 100 x 155 mm
Diámetro del círculo inscrito (Ø) 70 mm 75 mm
Nº de espiras en la dirección horizontal 11 espiras/m 10 espiras/m
Nº de rombos en la dirección vertical 7,4 rombos/m 6,5 rombos/m
